◆ 03
DNMG150404R-VF
Grade VF55° 菱形 · 0° 负前角 · 精密加工 / 金属陶瓷 · 公差 ±0.05 / ±0.08
◆ HIGH-RES VIEWCNMG · 800×800
◆ TYPE CODE — 型号解码
- 形状
- D · 55° 菱形
- 后角
- N · 0° 负前角
- 公差
- M · ±0.05 / ±0.08
- 断屑/紧固
- G · 双面带圆孔 + 断屑槽
- 内切圆 IC
- 15.875 mm
- 厚度 s
- 4.76 mm
- 圆角 r
- 0.04 mm
- 牌号
- VF
◆ SAME SERIES — 同系列变体
5 MODELS

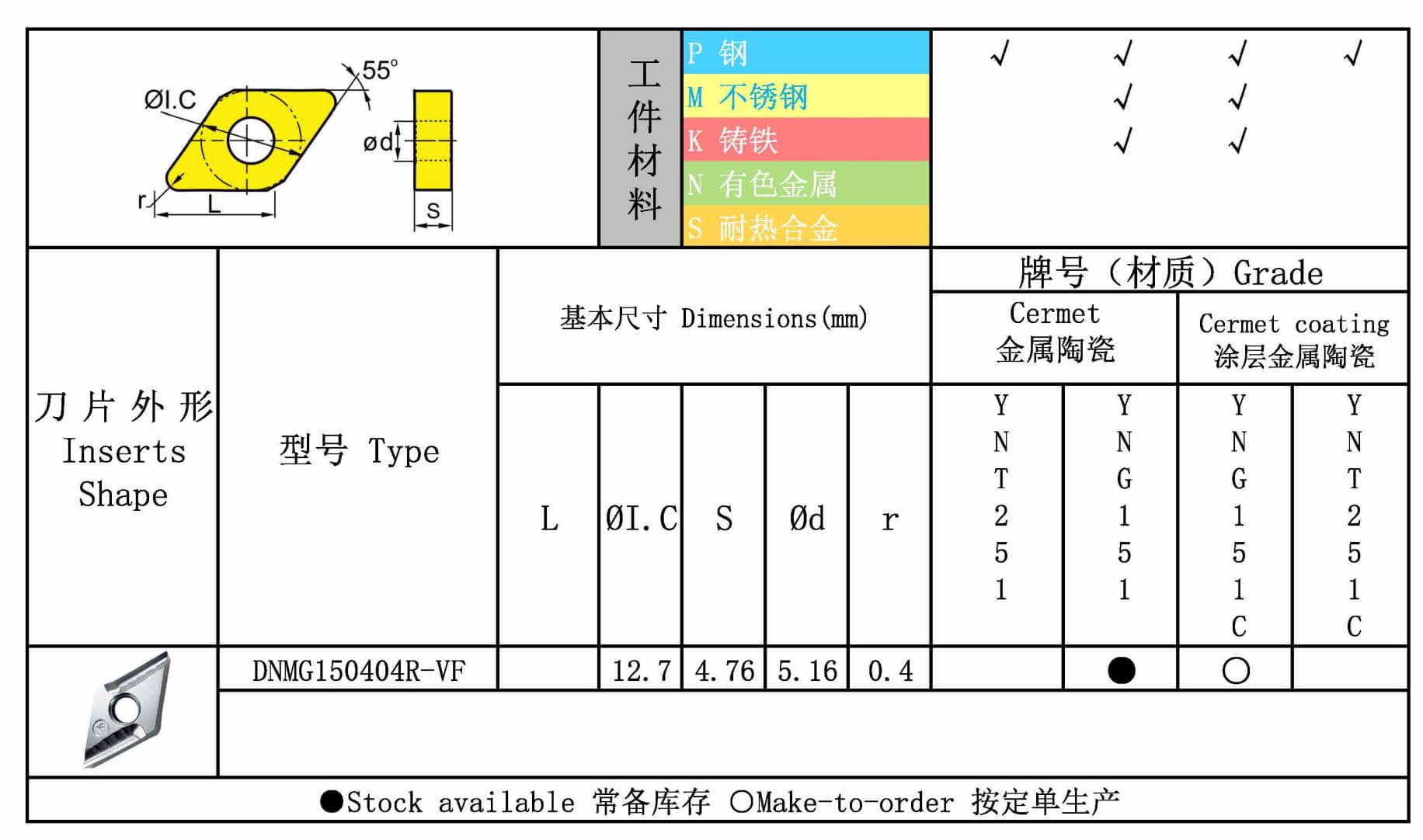

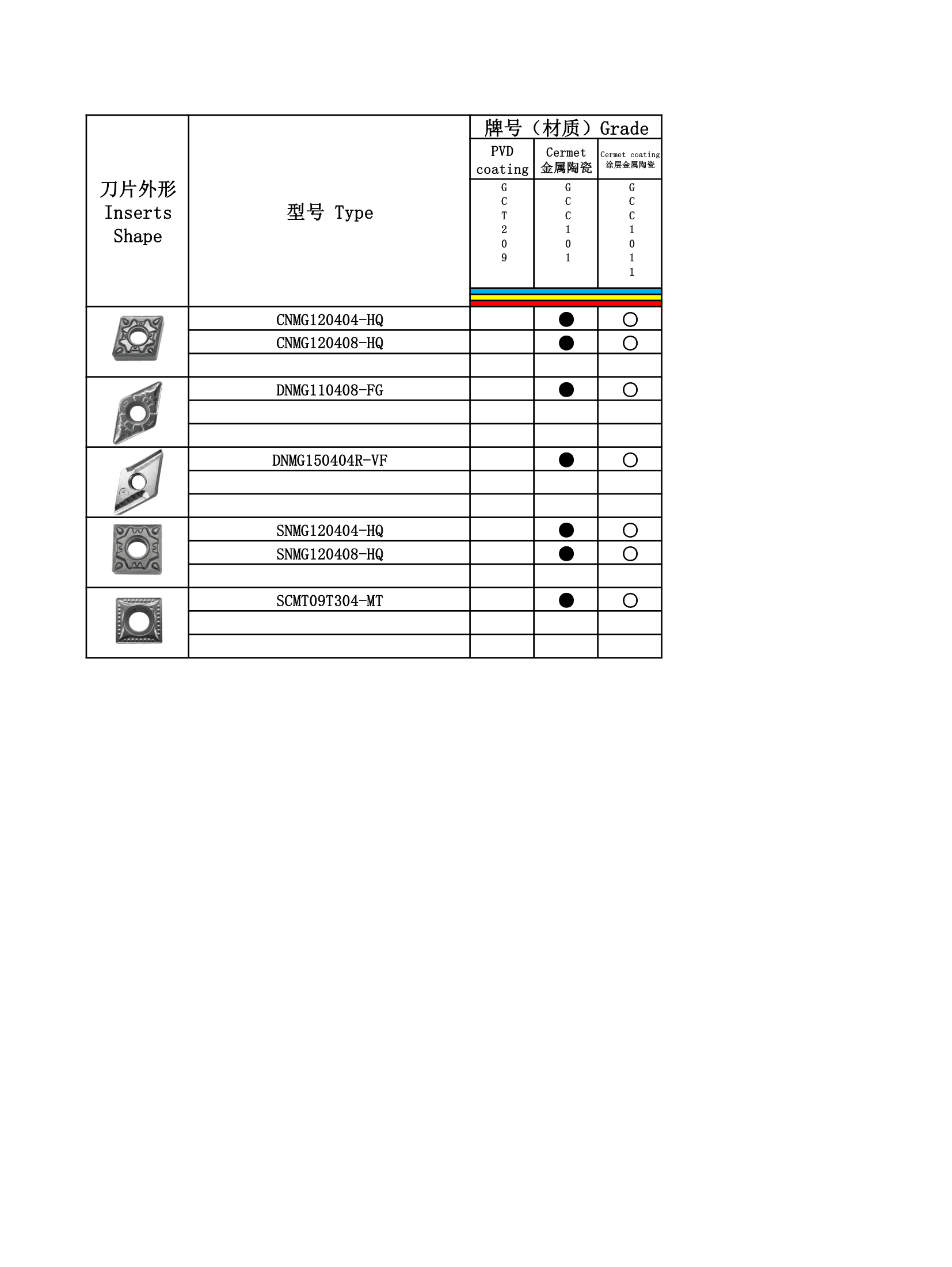

Technical Drawings — CNMG / DNMG / SNMG / SCMT 陶瓷系列 图纸
3 张 · 点击放大查看技术参数
