◆ 09
TNMG160404-HQ
高质量精加工三角形 (60°) · 0° 负前角 · 精密加工 / 金属陶瓷 · 公差 ±0.05 / ±0.08
◆ HIGH-RES VIEWTNGG · 800×800
◆ TYPE CODE — 型号解码
- 形状
- T · 三角形 (60°)
- 后角
- N · 0° 负前角
- 公差
- M · ±0.05 / ±0.08
- 断屑/紧固
- G · 双面带圆孔 + 断屑槽
- 内切圆 IC
- 16.5 mm
- 厚度 s
- 4.76 mm
- 圆角 r
- 0.04 mm
- 牌号
- HQ
◆ APPLICATION — 推荐工况
高质量精加工
vc 150-220 m/min · fn 0.08-0.18 mm/r · ap 0.2-1.2 mm
◆ SAME SERIES — 同系列变体
17 MODELS

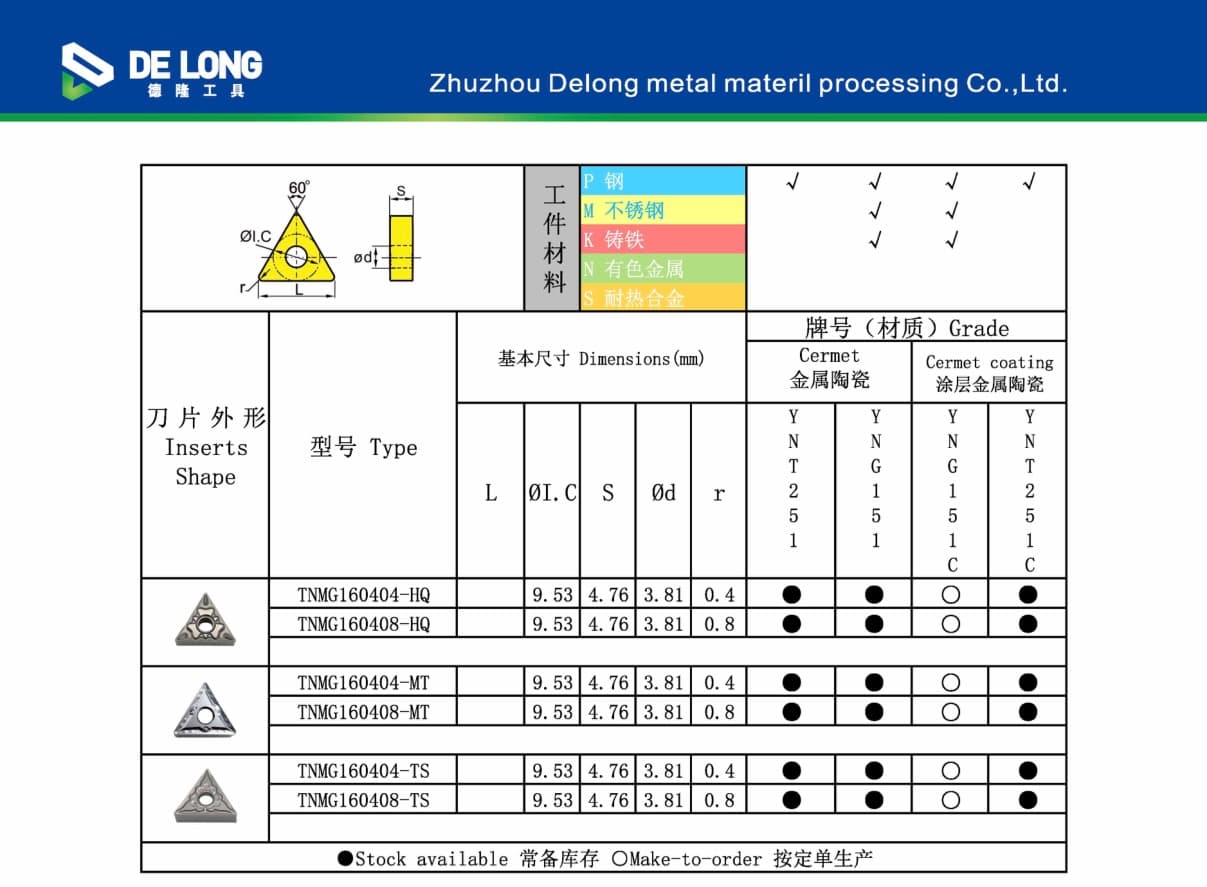

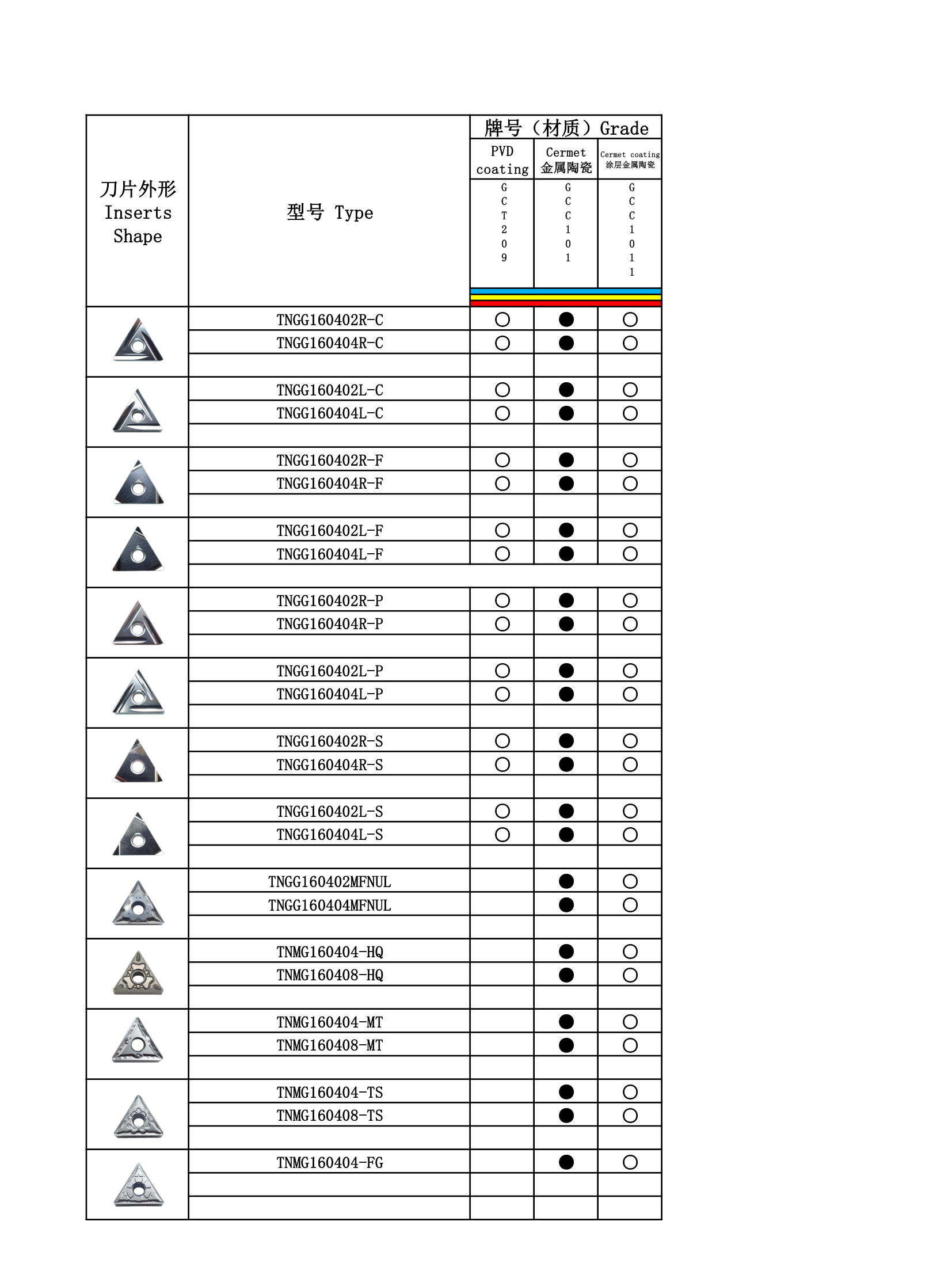

Technical Drawings — TNGG / TNMG 精密系列 图纸
5 张 · 点击放大查看技术参数
