◆ 02
WBGT060102L-F
Grade F80° 六边形 · 5° · 精密加工 / 金属陶瓷 · 公差 ±0.025 / ±0.13
◆ HIGH-RES VIEWWBGT · 800×800
◆ TYPE CODE — 型号解码
- 形状
- W · 80° 六边形
- 后角
- B · 5°
- 公差
- G · ±0.025 / ±0.13
- 断屑/紧固
- T · 单面带圆孔 + 断屑槽
- 内切圆 IC
- 6.35 mm
- 厚度 s
- 0.1 mm
- 圆角 r
- 0.02 mm
- 牌号
- F
◆ SAME SERIES — 同系列变体
2 MODELS

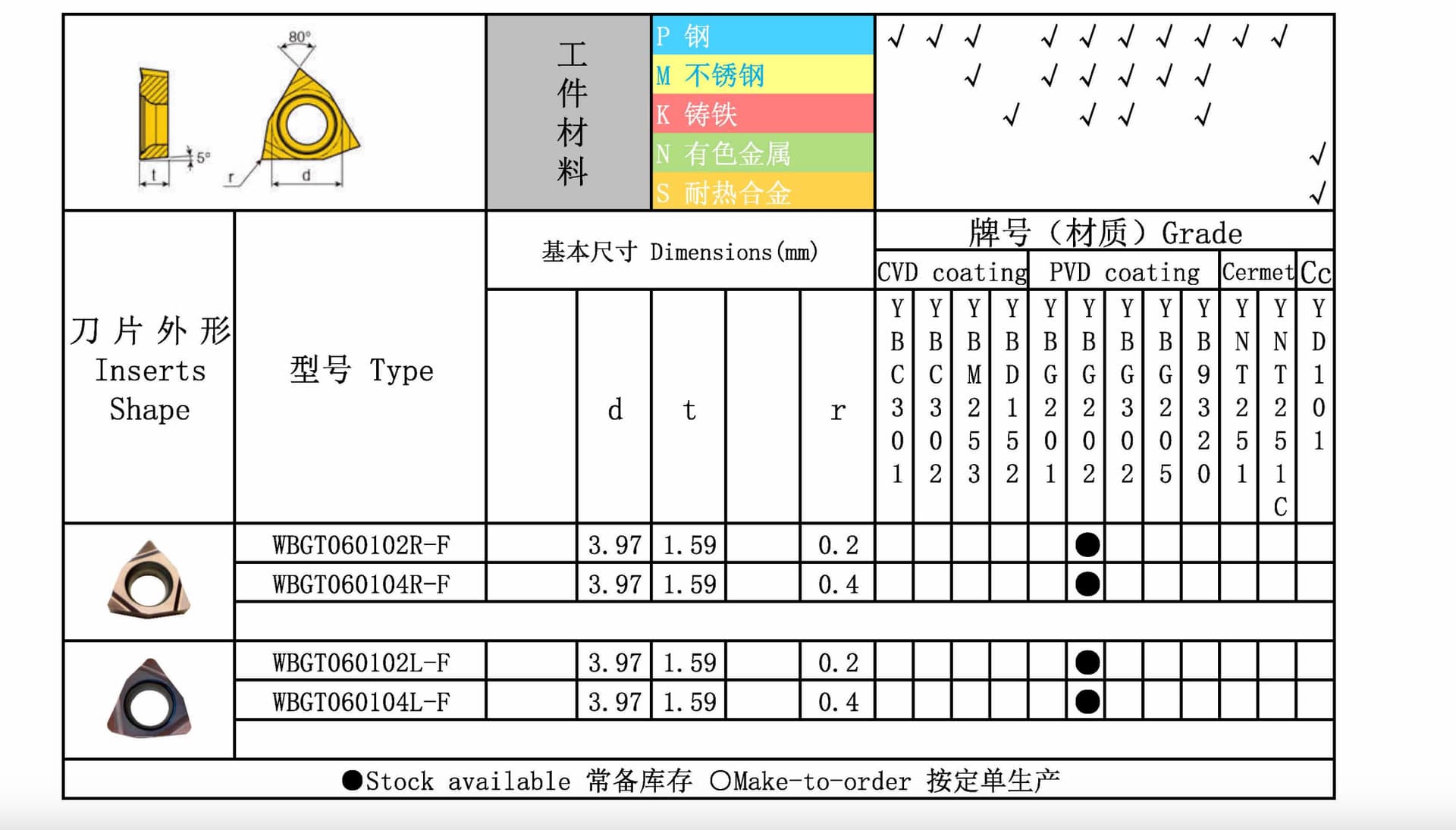

Technical Drawings — WBGT 精密系列 图纸
1 张 · 点击放大查看技术参数
