◆ HIGH-RES VIEWSNMG · 800×800
◆ TYPE CODE — 型号解码
- 形状
- S · 正方形 (90°)
- 后角
- N · 0° 负前角
- 公差
- M · ±0.05 / ±0.08
- 断屑/紧固
- G · 双面带圆孔 + 断屑槽
- 内切圆 IC
- 12.7 mm
- 厚度 s
- 4.76 mm
- 圆角 r
- 0.02 mm
- 牌号
- LY
◆ APPLICATION — 推荐工况
通用车削（铝合金 / 有色金属）
vc 200-400 m/min · fn 0.15-0.40 mm/r · ap 0.5-3.0 mm
◆ SAME SERIES — 同系列变体
11 MODELS

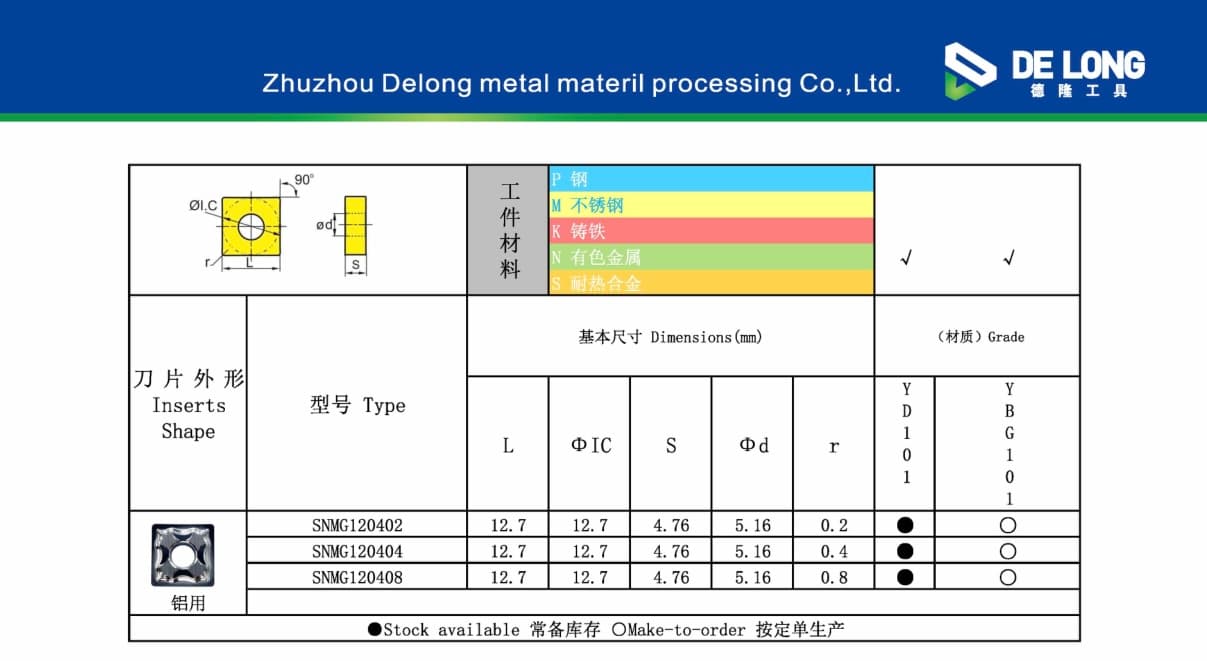

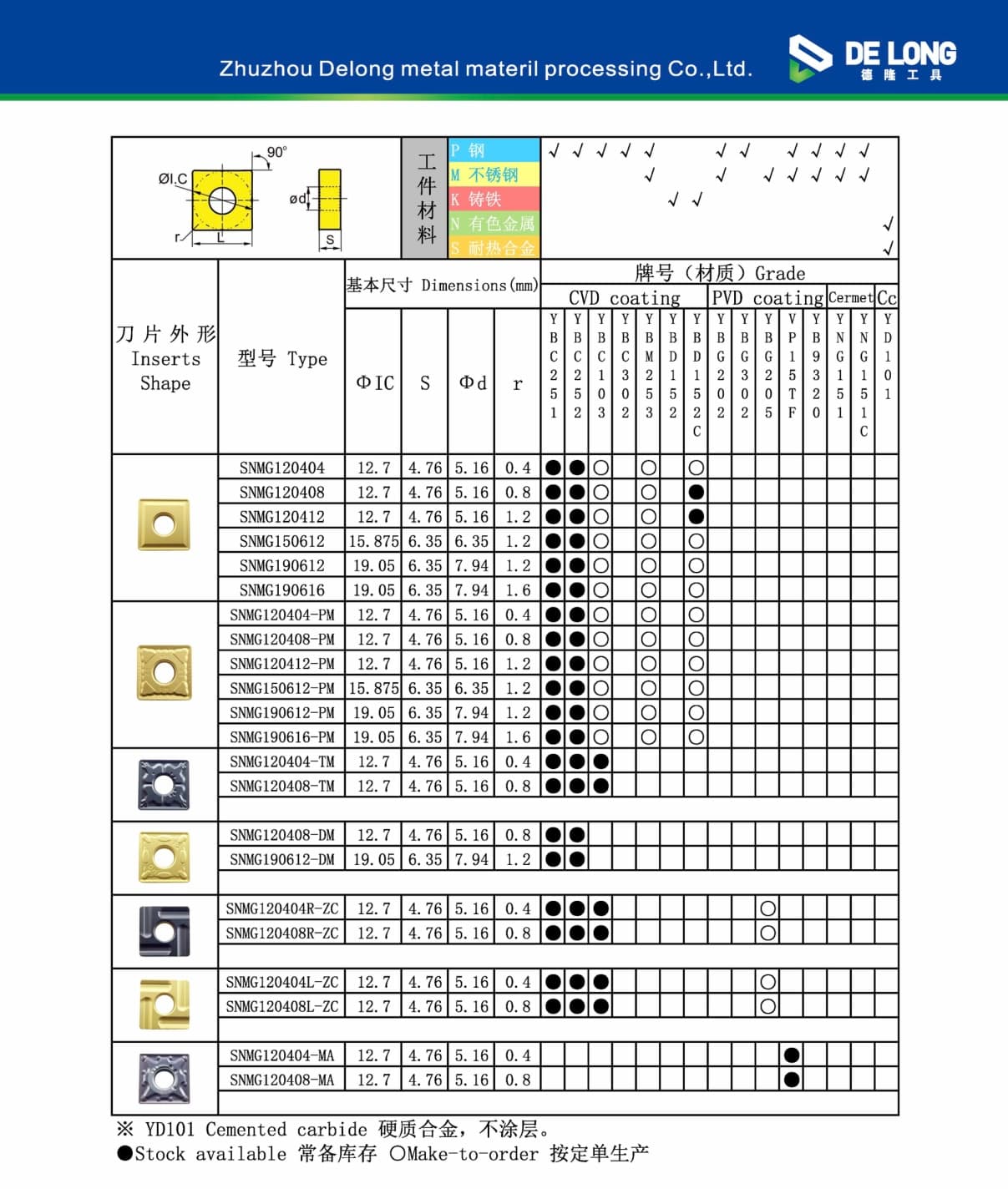

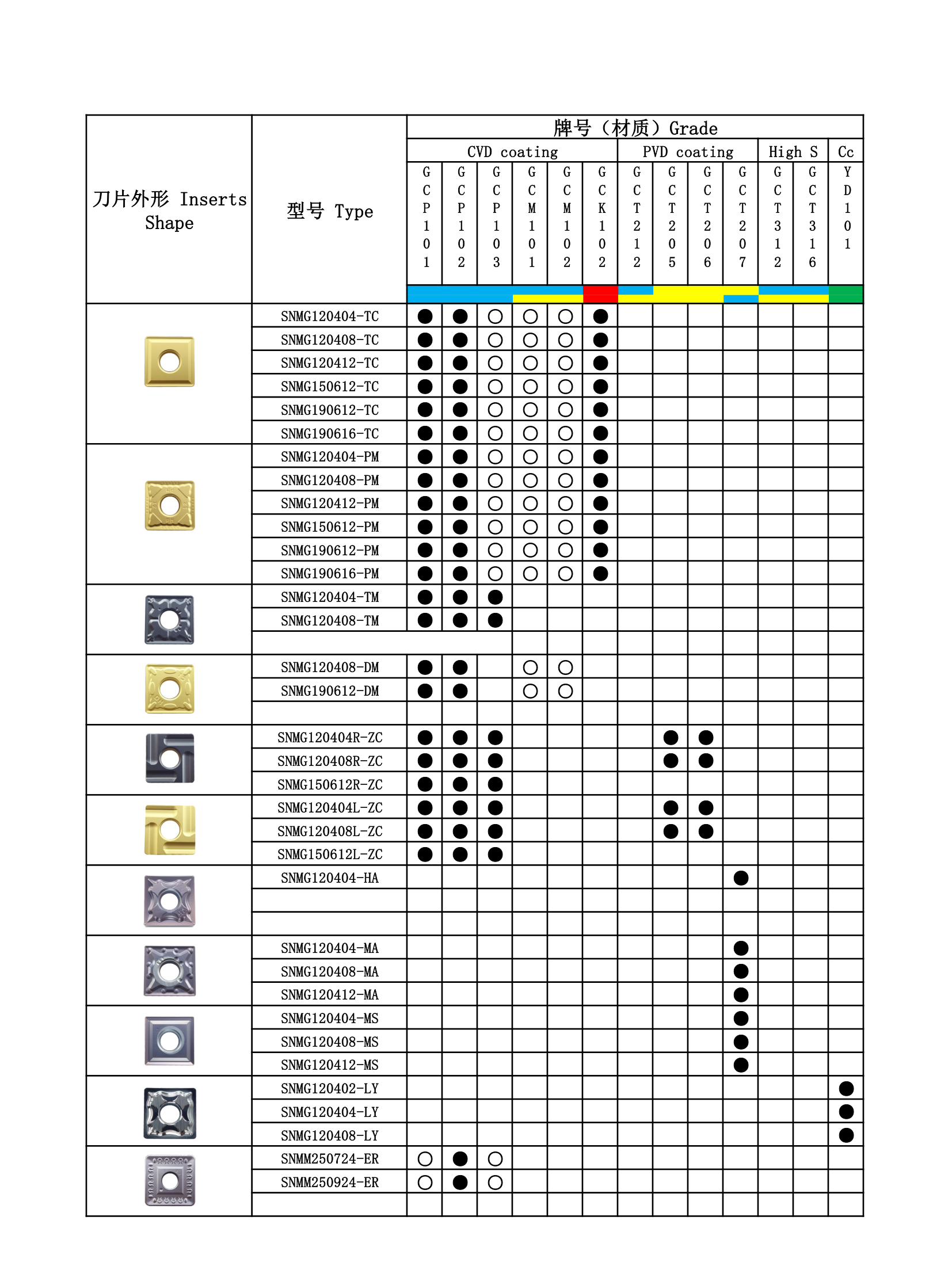

Technical Drawings — SNMG 系列 图纸
3 张 · 点击放大查看技术参数
