◆ HIGH-RES VIEWVBMT · 800×800
◆ TYPE CODE — 型号解码
- 形状
- V · 35° 菱形
- 后角
- B · 5°
- 公差
- M · ±0.05 / ±0.08
- 断屑/紧固
- T · 单面带圆孔 + 断屑槽
- 内切圆 IC
- 11.11 mm
- 厚度 s
- 3.18 mm
- 圆角 r
- 0.02 mm
- 牌号
- MV
◆ SAME SERIES — 同系列变体
6 MODELS

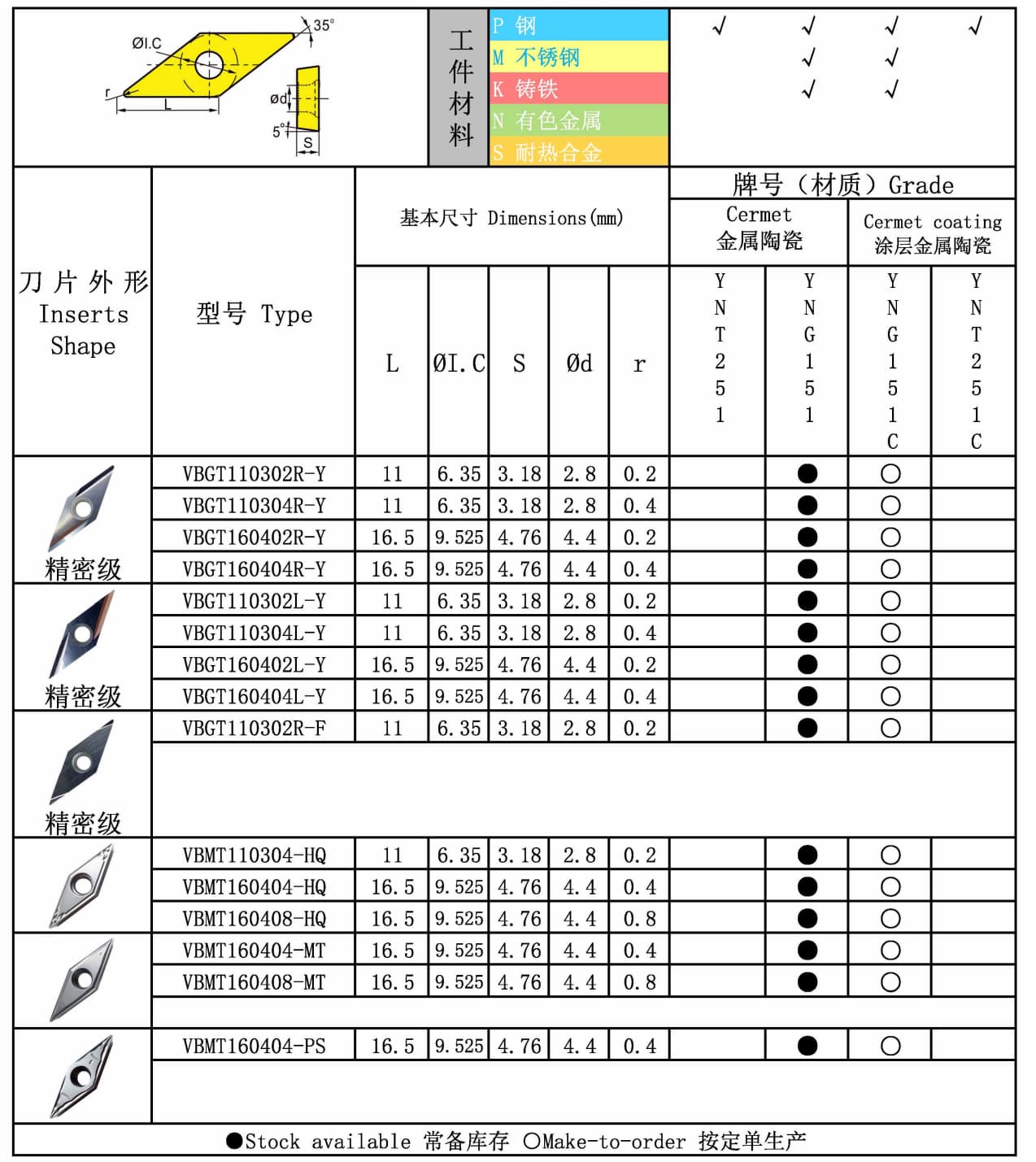

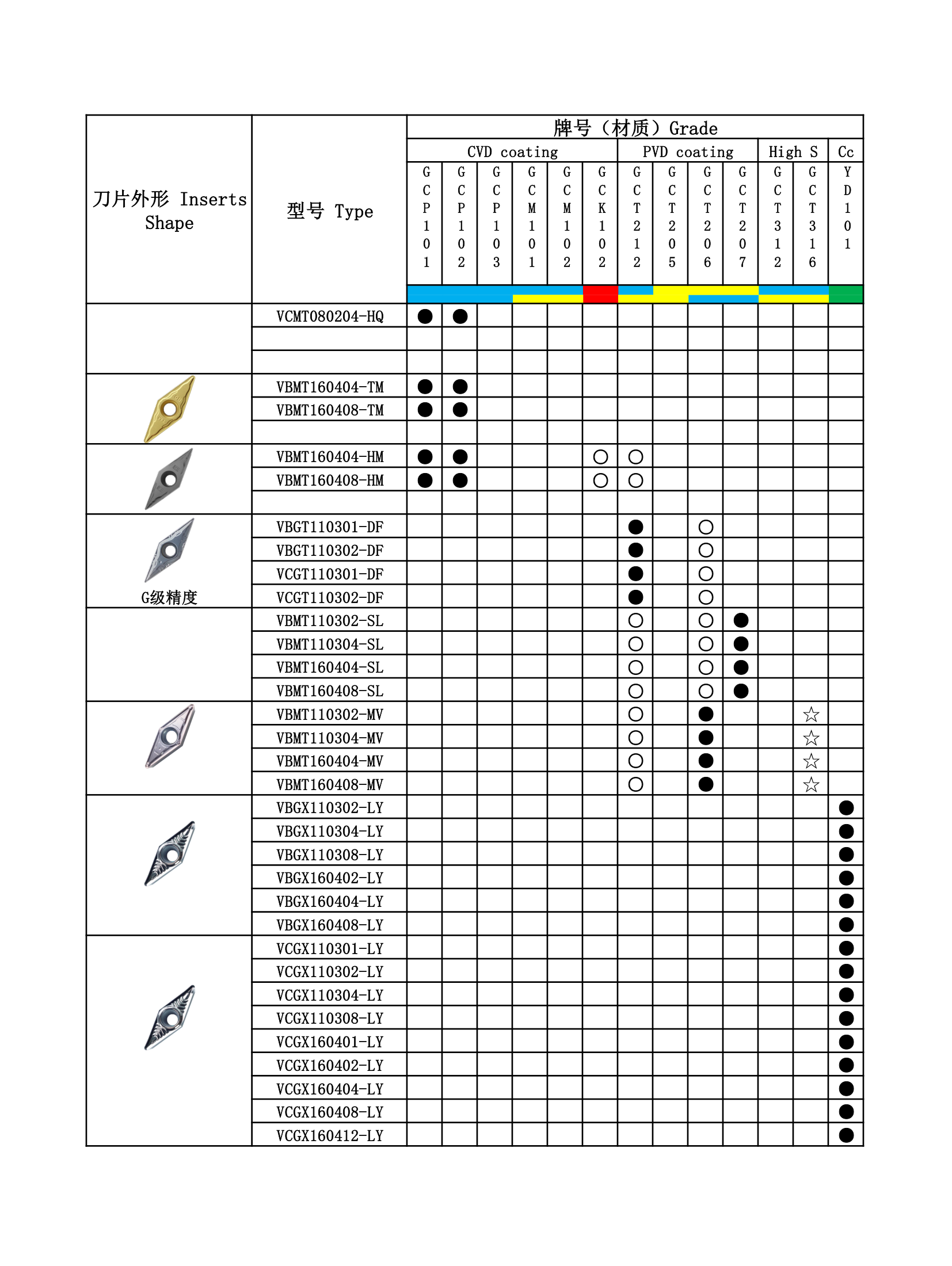

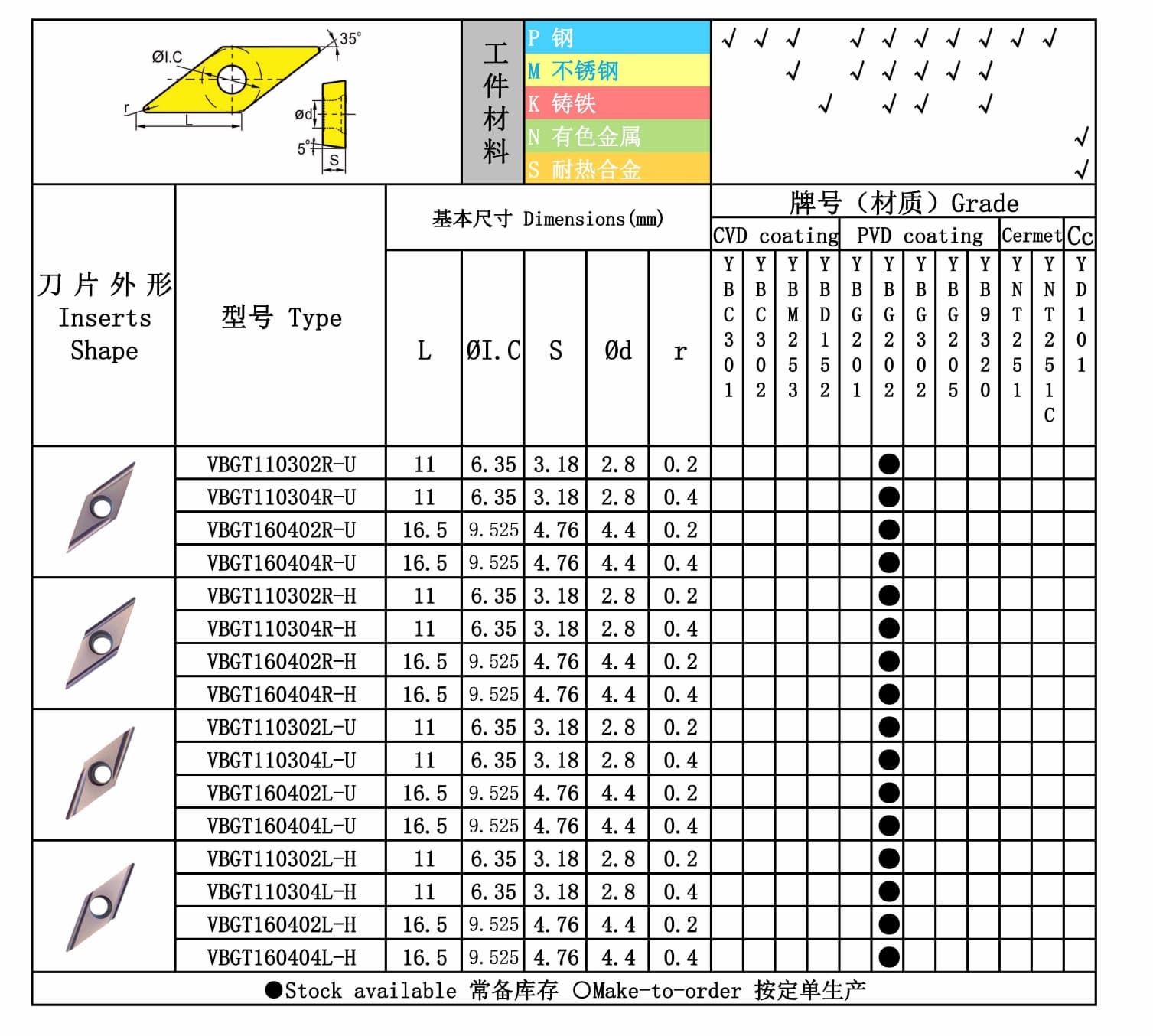

Technical Drawings — VBMT 系列 图纸
2 张 · 点击放大查看技术参数
2 张 · 点击放大查看技术参数
