◆ HIGH-RES VIEWVBMT · 800×800
◆ TYPE CODE — 型号解码
- 形状
- V · 35° 菱形
- 后角
- B · 5°
- 公差
- M · ±0.05 / ±0.08
- 断屑/紧固
- T · 单面带圆孔 + 断屑槽
- 内切圆 IC
- 16.5 mm
- 厚度 s
- 4.76 mm
- 圆角 r
- 0.04 mm
- 牌号
- TM
◆ APPLICATION — 推荐工况
通用钢件车削
vc 150-200 m/min · fn 0.20-0.40 mm/r · ap 1.0-3.0 mm

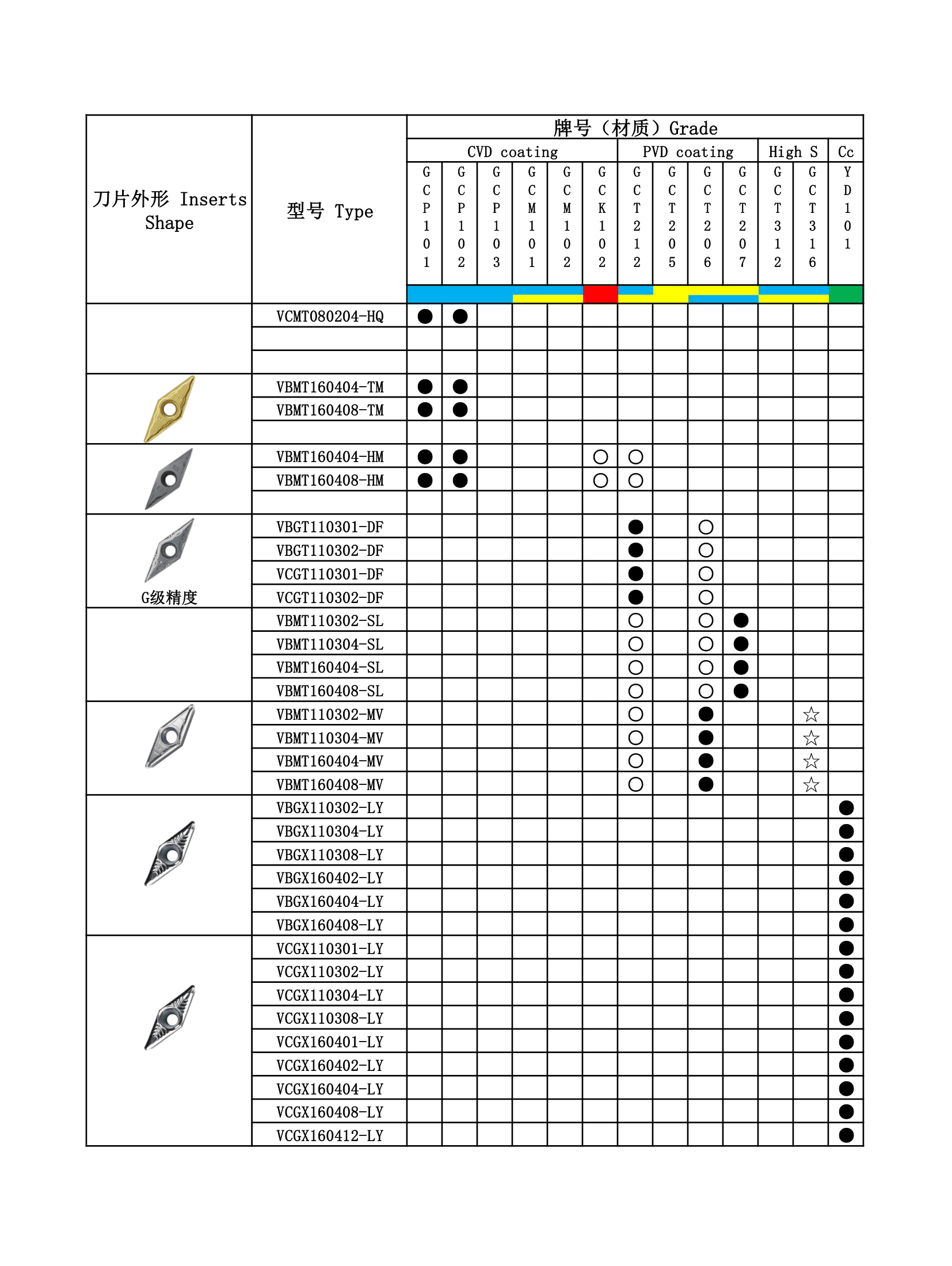

◆ SAME SERIES — 同系列变体
6 MODELS

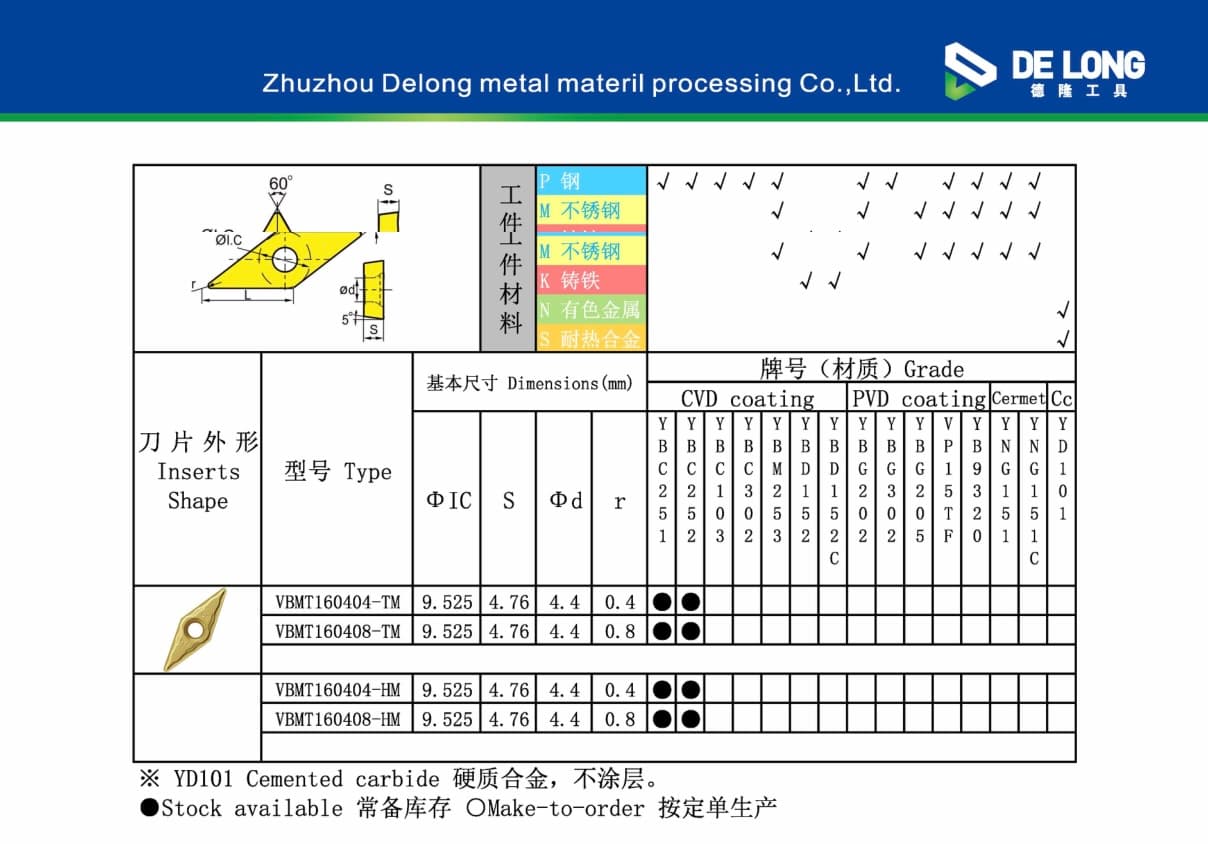

Technical Drawings — VBMT 系列 图纸
3 张 · 点击放大查看技术参数
